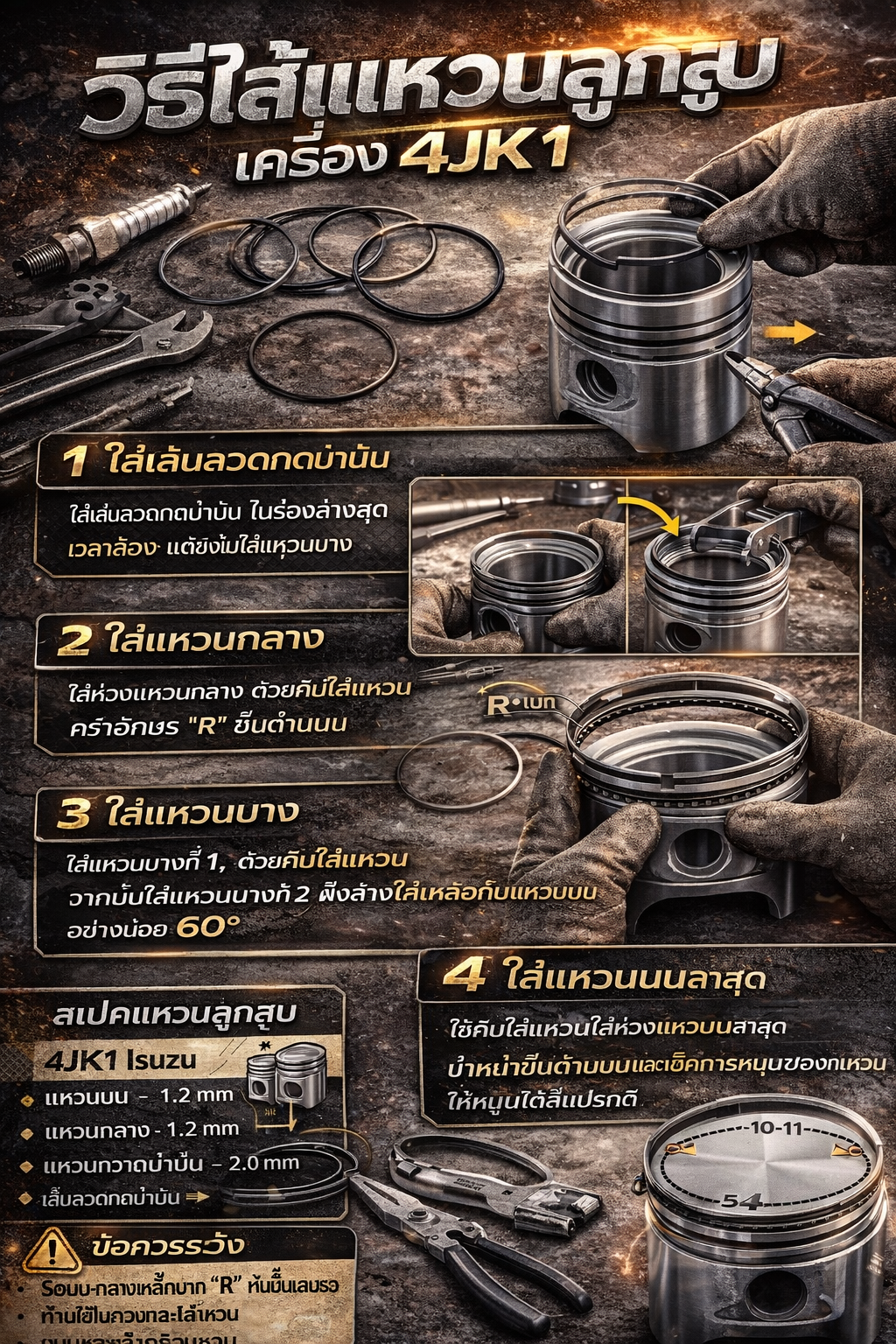

การใส่แหวนลูกสูบเครื่องยนต์ 4JK1 (Isuzu)

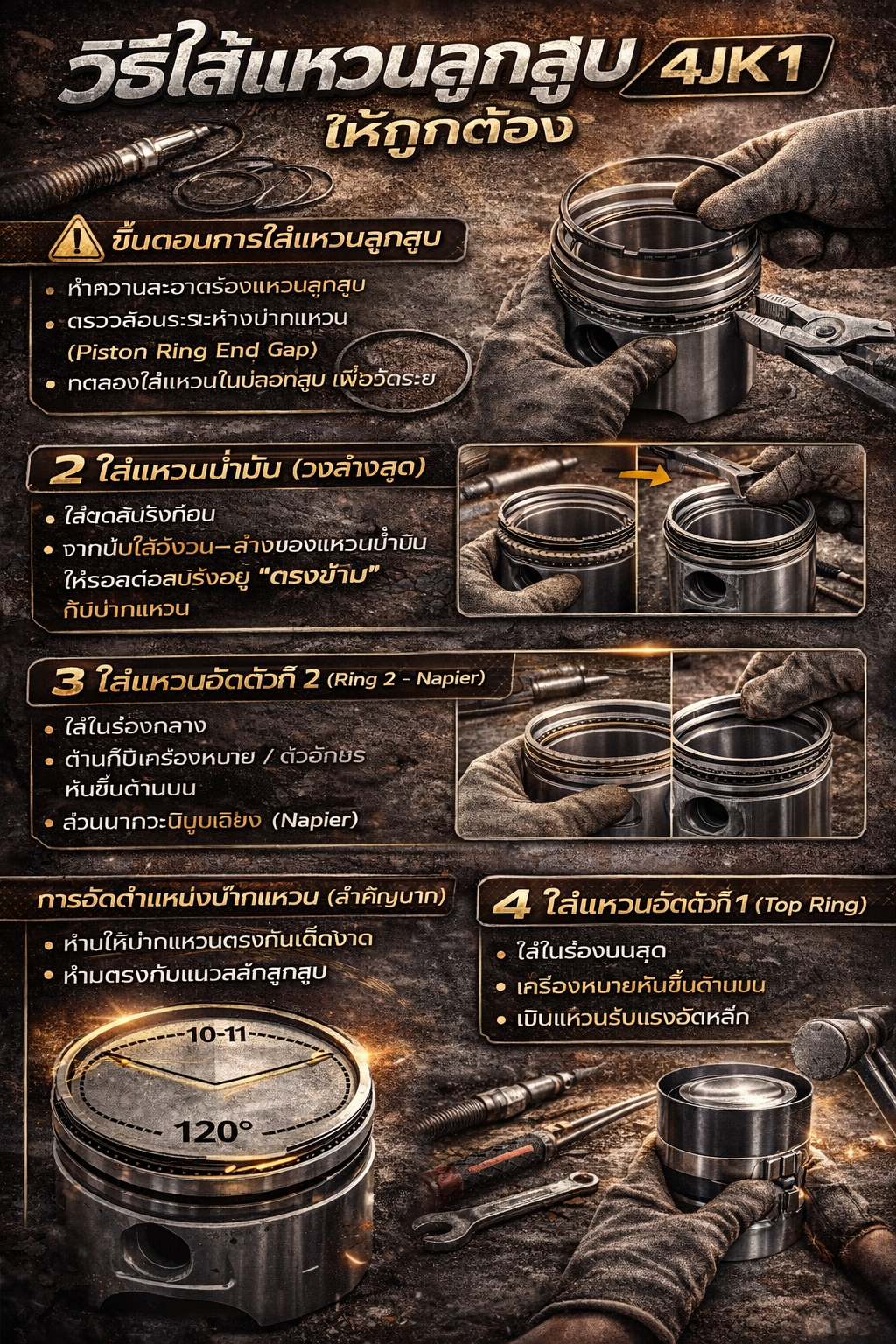

วิธีใส่แหวนลูกสูบเครื่องยนต์ 4JK1 (Isuzu) ให้ถูกต้อง

เครื่องยนต์ Isuzu 4JK1
ใช้แหวนลูกสูบ 3 วง ได้แก่

1️⃣ แหวนอัดบน (Top Ring)
2️⃣ แหวนอัดล่าง / Napier (Ring 2)
3️⃣ แหวนน้ำมัน (Oil Ring)

⚠ ต้องหันปากแหวนเยื้องกันประมาณ 120–180° เพื่อป้องกันแรงอัดรั่ว

ขั้นตอนการใส่แหวนลูกสูบ
1️⃣ ทำความสะอาดและตรวจสอบ

ทำความสะอาดร่องแหวนลูกสูบ

ตรวจสอบระยะห่างปากแหวน (Piston Ring End Gap)

ทดลองใส่แหวนในปลอกสูบเพื่อวัดระยะ

2️⃣ ใส่แหวนน้ำมัน (วงล่างสุด)

ใส่ชุดสปริงก่อน

จากนั้นใส่วงบน–ล่างของแหวนน้ำมัน

ให้รอยต่อสปริงอยู่ "ตรงข้าม" กับปากแหวน

3️⃣ ใส่แหวนอัดตัวที่ 2 (Ring 2 – Napier)

ใส่ในร่องกลาง

ด้านที่มีเครื่องหมาย / ตัวอักษร หันขึ้นด้านบน

ส่วนมากจะมีมุมเฉียง (Napier)

4️⃣ ใส่แหวนอัดตัวที่ 1 (Top Ring)

* ใส่ในร่องบนสุด

* เครื่องหมายหันขึ้นด้านบน

* เป็นแหวนรับแรงอัดหลัก

🔥 การจัดตำแหน่งปากแหวน (สำคัญมาก)

ห้ามให้ปากแหวนตรงกันเด็ดขาด
ห้ามตรงกับแนวสลักลูกสูบ

ตัวอย่างการจัดตำแหน่ง:

* วงบน → 12 นาฬิกา

* วงกลาง → 4 นาฬิกา

* วงน้ำมัน → 8 นาฬิกา

* หรือเยื้องกันประมาณ 120°

ขั้นตอนใส่ลูกสูบเข้าเสื้อสูบ

1 ทาน้ำมันเครื่องใหม่ให้ทั่วแหวนและลูกสูบ

2 ใช้ Piston Ring Compressor รัดแหวนให้แน่น

3 ค่อย ๆ ดันลูกสูบลงกระบอกสูบ

4 ใช้ด้ามไม้หรือด้ามไขควงเคาะเบา ๆ

⚠ อย่าฝืน หากติดต้องดึงออกมาตรวจสอบใหม่
